CAD-vereisten voor laseronderdelen
- Verwerkbare bestandsformaten: DXF, DWG of STP, ACIS binair of tekst, CATIA, GLTF, IGES, JT, Parasolid, PDF-facetten of geometrie, PLM XML, QIF, Rhino, SketchUp, Trutops, VDA, Bitmap, GIF, JPEG, PNG of TIFF
- Tekening is op schaal: 1 : 1
- Elk bestand bevat slechts één tekening
- Het bestand bevat alleen de productomtrek, geen randen, geen maatlijnen, geen titelblokken en geen bijschriften
- Het bestand bevat geen blinde gaten, tapgaten, verzinkingen of afschuining
- Lijnen zijn ononderbroken lijnen, geen stippellijnen, geen buiglijnen
- Buitencontouren zijn uitgevoerd in wit
- Gravures worden automatisch gedetecteerd als ze geel worden getekend
- De contouren zijn minder dan de dikte van het materiaal met een factor 0,7
- Minimale componentafmetingen: 20 x 20 mm
- Maximale componentafmetingen: 2980 x 1480 mm

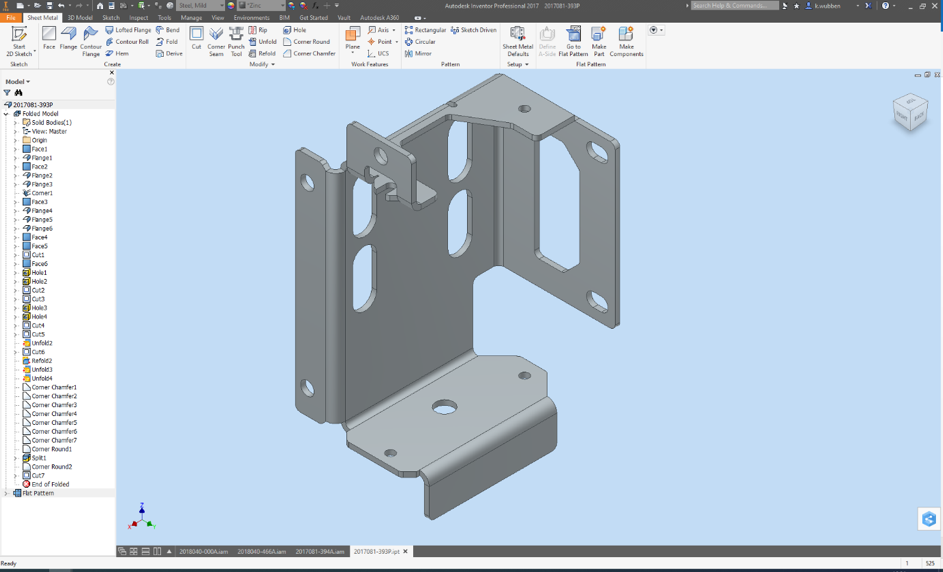

CAD-vereisten voor laseronderdelen
De volgende tips helpen u bij het correct en efficiënt construeren van uw 2D-laserdelen.
1. Eén bestand per tekening
Meerdere componenten in dezelfde DXF-tekening resulteren in een “dubbele contour” -fout.
Sla elk onderdeel afzonderlijk op in een afzonderlijk bestand.
2. Het bestand bevat alleen de productoverzicht
Afmetingen, middellijnen, middentekens, materiaal, nummers, positienummers, enzovoort in de DXF-tekening resulteren in een “dubbele contour” -fout.
Verwijder alle elementen in de tekening die niet tot de buitencontour van uw gewenste plaatwerkdeel behoren.
3. Geen “zwevende” componenten
Zwevende elementen die geen materiële verbinding met de rest van de component hebben, leiden tot de fout ‘gedeeltelijk in deel’.
Verwijder eventuele zwevende elementen in de tekening of verbind ze met elkaar via bruggen.
4. Graveren
Witte of andere gekleurde lijnen, de laser snijdt door de gehele dikte van het materiaal.
Kleur de bijbehorende lijnen in geel om lasers te graveren. Gele lijnen worden automatisch herkend als gravures.
5. Gesloten buitencontouren
Openingen in de buitencontour leiden tot de fout “open buitencontour”.
Controleer de buitencontouren van uw tekening en sluit ze.
6. Polylijnen
Onrein getrokken, bijvoorbeeld uitstekende lijnen van de buitencontour leiden tot de fout “open buitencontour”.
Controleer de buitencontouren van uw tekening en zorg ervoor dat deze schoon en duidelijk zijn.
